Методы композиции и декомпозиции исполняемых UML моделей


Необходимые условия для выделения части конечного автомата в метод


Автоматизация проведения преобразований для крупных конечных автоматов является исключительно важной задачей, ибо сложность проводимого анализа способствует возникновению ошибок. Одним из этапов процесса автоматизации является возможность автоматического поиска частей конечного автомата, которые можно поместить в отдельный метод согласно описанным выше подходам. После выделения одного метода могут появляться новые группы состояний, удовлетворяющие условиям выделения метода; поэтому необходимо иметь возможность автоматически выполнять итеративный поиск с возвращением для выявления наиболее оптимальной последовательности трансформаций.

Всё сказанное выше подтверждает актуальность и востребованность следующей задачи: сформулировать достаточно формальные необходимые условия для выделения части конечного автомата в метод, общие для всех предложенных трансформаций. Ниже приводятся такие условия.

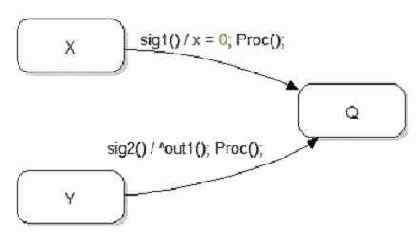

Обозначим переход из состояния а в состояние b по событию sig, выполняющий действия act, через t (a?>b; sig; act). Обозначим конечное состояние автомата через stop, ветвление по условию cond через decision (cond), а конечное состояние процедуры (возврат из процедуры) через return. Тогда, например, переход из ветвления по условию cond в конечное состояние автомата будет обозначаться как t ( decision (cond)?> stop; sig; act).

На диаграмме конечного автомата, записанной в нотации UML, кроме стрелок, обозначающих переходы, могут присутствовать следующие элементы: состояния автомата, символы ветвления по условию (decision), начальное состояние, конечное состояние (stop) и символы возврата из процедуры (return). Назовём все эти элементы узлами конечного автомата.

Рассмотрим множество узлов N конечного автомата. Назовём узел s

N входным для множества узлов N, если существует переход t (a->s; sig; act) и a
N. Назовём узел b
N выходным для множества узлов N, если существует переход t (s->b; sig; act) и s
N.

Сформулируем необходимые условия для выделения части конечного автомата в метод:
