Методы композиции и декомпозиции исполняемых UML моделей


Пример «Мобильный телефон»


Продемонстрируем применение предложенных трансформаций на одном из конечных автоматов системы Mobile, моделирующей работу мобильного телефона.

В исходной системе конечный автомат представлен на 28 диаграммах, каждая из которых описывает ровно один переход ().

Такое представление, в котором используется нотация SDL для описания переходов, не позволяет понять цельную структуру конечного автомата. Для упрощения понимания была сгенерирована дополнительная OVERVIEW-диаграмма, описывающая весь конечный автомат в нотации UML ().

Приведённый алгоритм позволяет найти и выделить из данного конечного автомата три метода. На первом шаге в метод Initialize () выделяются четыре последовательных состояния. На втором шаге выделяется метод Talking (), после чего становится возможным выделить ещё один метод, который назовём Working ().

Обратим внимание на то, что выделение метода Working () возможно только после выделения метода Talking (). Процесс применения трансформации итеративный. Поиск частей конечного автомата, которые можно вынести в отдельный метод, можно автоматизировать.

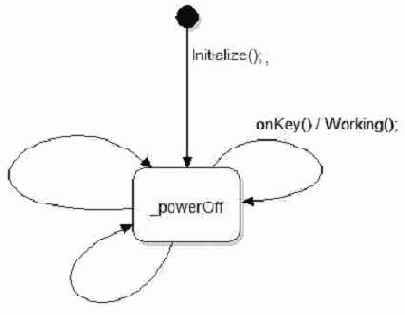

В результате применения трансформаций исходный конечный автомат сильно упростился и свободно помещается на одной диаграмме (Рис. 24). Теперь он содержит только одно состояние (вместо четырнадцати состояний в исходном автомате) и вызов двух методов.

Рис. 24. Результат трансформации

Выделены три метода Initialize (), Talking () () и Working () (), содержащие 4, 5 и 4 состояния соответственно.

В методе Talking () три состояния из пяти содержат пары одинаковых возвратных переходов, а остальные два состояния определяют реакцию (defer) на те сигналы, которые инициируют возвратные переходы. Таким образом, к данному методу можно применить трансформацию «выделение составного состояния по общему возвратному переходу». В результате пара общих переходов будет вынесена с основной диаграммы и применена к внешнему составному состоянию ().

После данной трансформации конечный автомат, описывающий поведение метода Talking (), будет перенесён в составное состояние Talking, и из него будут удалены три пары возвратных переходов, что повысит наглядность ().

Применив трансформацию «выделение составного состояния для скрытия деталей реализации» для метода Working () и выделив три составных состояния, получим более компактную диаграмму с меньшим количеством переходов ().
