Нотация и семантика языка UML



Отношение композиции


Композиция (composition) - разновидность отношения агрегации, при которой составные части целого имеют такое же время жизни, что и само целое. Эти части уничтожаются вместе с уничтожением целого.

Отношение композиции - частный случай отношения агрегации. Это отношение служит для спецификации более сильной формы отношения "часть-целое", при которой составляющие части тесно взаимосвязаны с целым. Особенность этой взаимосвязи заключается в том, что части не могут выступать в отрыве от целого, т.е. с уничтожением целого уничтожаются и все его составные части.

Композит (composite) - класс, который связан отношением композиции с одним или большим числом классов.

Графически отношение композиции изображается сплошной линией, один из концов которой представляет собой закрашенный внутри ромб. Этот ромб указывает на тот класс, который представляет собой класс-композит. Остальные классы являются его "частями" (рис. 6.11).


Рис. 6.11.  Графическое изображение отношения композиции в языке UML

Возможно, самым наглядным примером этого отношения является живая клетка в биологии, в отрыве от которой не могут существовать ее составные части. Другой практический пример - окно графического интерфейса программы, которое может состоять из строки заголовка, полос прокрутки, главного меню, рабочей области и строки состояния. Нетрудно заключить, что подобное окно представляет собой класс, а его составные элементы также являются отдельными классами. Последнее обстоятельство характерно для отношения композиции, поскольку отражает различные способы представления данного отношения.

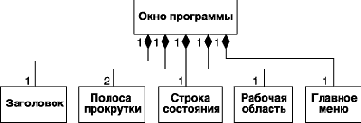

Для отношений композиции и агрегации могут использоваться дополнительные обозначения, применяемые для отношения ассоциации. А именно, могут указываться кратности отдельных классов, которые в общем случае не обязательны. Применительно к описанному выше примеру класс Окно программы является классом-композитом, а взаимосвязи составляющих его частей могут быть изображены следующей диаграммой классов (рис. 6.12).


Рис. 6.12.  Диаграмма классов для иллюстрации отношения композиции на примере класса-композита Окно программы
