Нотация и семантика языка UML



Состояние и его графическое изображение


Моделирование поведения объектов и системы в целом основывается на понятии состояния.

Состояние (state) - условие или ситуация в ходе жизненного цикла объекта, в течение которого он удовлетворяет логическому условию, выполняет определенную деятельность или ожидает события.

Состояние может быть задано в виде набора конкретных значений атрибутов объекта некоторого класса, при этом изменение отдельных значений этих атрибутов будет отражать изменение состояния моделируемого объекта или системы в целом. Однако не каждый атрибут класса может характеризовать состояние его объектов. Как правило, имеют значение только те свойства элементов системы, которые отражают динамический или функциональный аспект ее поведения. В этом случае состояние будет характеризоваться некоторым инвариантным условием, включающим в себя только принципиальные для поведения объекта или системы атрибуты классов и их значения.

Такое условие может соответствовать ситуации, когда моделируемый объект находится в состоянии ожидания возникновения внешнего события. В то же время нахождение объекта в некотором состоянии может быть связано с выполнением определенных действий. В последнем случае соответствующая деятельность начинается в момент перехода моделируемого элемента в рассматриваемое состояние, а после и элемент может покинуть данное состояние в момент завершения этой деятельности.

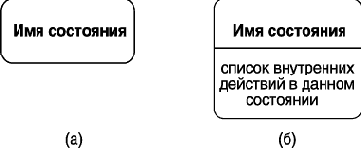

Состояние на диаграмме изображается прямоугольником со скругленными вершинами (рис. 9.1). Этот прямоугольник, в свою очередь, может быть разделен на две секции горизонтальной линией. Если указана лишь одна секция, то в ней записывается только имя состояния (рис. 9.1, а). В противном случае в первой из них записывается имя состояния, а во второй - список некоторых внутренних действий или переходов в данном состоянии (рис. 9.1, б). При этом под действием в языке UML понимают некоторую атомарную операцию, выполнение которой приводит к изменению состояния или возврату некоторого значения (например, "истина" или "ложь").



Рис. 9.1.  Графическое изображение состояний на диаграмме состояний

Имя состояния представляет собой строку текста, которая раскрывает содержательный смысл или семантику данного состояния. Имя должно представлять собой законченное предложение и всегда записываться с заглавной буквы. Поскольку состояние системы является частью процесса ее функционирования, рекомендуется в качестве имени использовать глаголы в настоящем времени или соответствующие причастия. Как исключение, имя у состояния может отсутствовать, т. е. оно необязательно для некоторых состояний. В этом случае состояние является анонимным. Если на одной диаграмме состояний несколько анонимных состояний, то все они должны различаться между собой.

Действие (action) - спецификация выполнимого утверждения, которая образует абстракцию вычислительной процедуры.

Действие обычно приводит к изменению состояния системы, и может быть реализовано посредством передачи сообщения объекту, модификацией связи или значения атрибута. Для ряда состояний может потребоваться дополнительно указать действия, которые должны быть выполнены моделируемым элементом. Для этой цели служит добавочная секция в обозначении состояния, содержащая перечень внутренних действий или деятельность, которые производятся в процессе нахождения моделируемого элемента в данном состоянии. Каждое действие записывается в виде отдельной строки и имеет следующий формат:

<метка действия '/ ' выражение действия>

Метка действия указывает на обстоятельства или условия, при которых будет выполняться деятельность, определенная выражением действия. При этом выражение действия может использовать любые атрибуты и связи, принадлежащие области имен или контексту моделируемого объекта. Если список выражений действия пустой, то метка действия с разделителем в виде наклонной черты '/' не указывается. Перечень меток действий в языке UML фиксирован, причем эти метки не могут быть использованы в качестве имен событий:

Входное действие (entry action) - действие, которое выполняется в момент перехода в данное состояние.



Обозначается с помощью ключевого слова - метки действия entry, которое указывает на то, что следующее за ней выражение действия должно быть выполнено в момент входа в данное состояние.

Действие выхода (exit action) - действие, производимое при выходе из данного состояния.

Обозначается с помощью ключевого слова - метки действия exit, которое указывает на то, что следующее за ней выражение действия должно быть выполнено в момент выхода из данного состояния.

Внутренняя деятельность (do activity) - выполнение объектом операций или процедур, которые требуют определенного времени.

Обозначается с помощью ключевого слова - метки деятельности do, которое специфицирует так называемую "ду-деятельность", выполняемую в течение всего времени, пока объект находится в данном состоянии, или до тех пор, пока не будет прервано внешним событием. При нормальном завершении внутренней деятельности генерируется соответствующее событие.

Во всех остальных случаях метка действия идентифицирует событие, которое запускает соответствующее выражение действия. Эти события называются внутренними переходами. Семантически они эквивалентны переходам в само это состояние, за исключением той особенности, что выход из этого состояния или повторный вход в него не происходит. Это означает, что действия входа и выхода не производятся. При этом выполнение внутренних действий в состоянии не может быть прервано никакими внешними событиями, в отличие от внутренней деятельности, выполнение которой требует определенного времени.

В качестве примера состояния можно рассмотреть аутентификацию клиента для доступа к ресурсам моделируемой информационной системы (рис. 9.2). Список внутренних действий в данном состоянии может включать следующие действия. Первое действие - входное, которое выполняется при входе в это состояние и связано с получением строки символов, соответствующих паролю клиента. Далее выполняется деятельность по проверке введенного клиентом пароля. При успешном завершении этой проверки выполняется действие на выходе, которое отображает меню доступных для клиента опций.




Рис. 9.2.  Пример состояния с непустой секцией внутренних действий

Кроме обычных состояний на диаграмме состояний могут размещаться псевдосостояния.

Псевдосостояние (pseudo-state) - вершина в конечном автомате, которая имеет форму состояния, но не обладает поведением.

Примерами псевдосостояний, которые определены в языке UML, являются начальное и конечное состояния.

Начальное состояние (start state) - разновидность псевдосостояния, обозначающее начало выполнения процесса изменения состояний конечного автомата или нахождения моделируемого объекта в составном состоянии.

В этом состоянии находится объект по умолчанию в начальный момент времени. Оно служит для указания на диаграмме состояний графической области, от которой начинается процесс изменения состояний. Графически начальное состояние в языке UML обозначается в виде закрашенного кружка (рис. 9.3, а), из которого может только выходить стрелка-переход.


Рис. 9.3.  Графическое изображение начального и конечного состояний на диаграмме состояний

На самом верхнем уровне представления объекта переход из начального состояния может быть помечен событием создания (инициализации) данного объекта. В противном случае этот переход никак не помечается. Если этот переход не помечен, то он является первым переходом на диаграмме состояний в следующее за ним состояние. Каждая диаграмма или под-диаграмма состояний должна иметь единственное начальное состояние.

Конечное состояние (final state) - разновидность псевдосостояния, обозначающее прекращение процесса изменения состояний конечного автомата или нахождения моделируемого объекта в составном состоянии.

В этом состоянии должен находиться моделируемый объект или система по умолчанию после завершения работы конечного автомата. Оно служит для указания на диаграмме состояний графической области, в которой завершается процесс изменения состояний или жизненный цикл данного объекта. Графически конечное состояние в языке UML обозначается в виде закрашенного кружка, помещенного в окружность (рис. 9.3, б), в которую может только входить стрелка-переход.Каждая диаграмма состояний или подсостояний может иметь несколько конечных состояний, при этом все они считаются эквивалентными на одном уровне вложенности состояний.
